Что происходит с конденсаторами

Кто-нибудь задумавался, а что происходит с конденсаторами, почему у них повышается сопротивление, они теряют емкость, вспучиваются и т.д. и как устроен конденсатор?

первое фото: типичный представитель семейства оксидных/ электролитических/ полярных конденсаторов 330мкФ 200В

на фото заметно как он вспучился слегка, и заметны следы маркера, при ремонте на нем был постален крест чтобы видно было какие конденсаторы менять

корпус кондесатора - полый алюминиевый цилиндр, сверху на него надеваются наклейки с маркировкой и указанием полярности включения

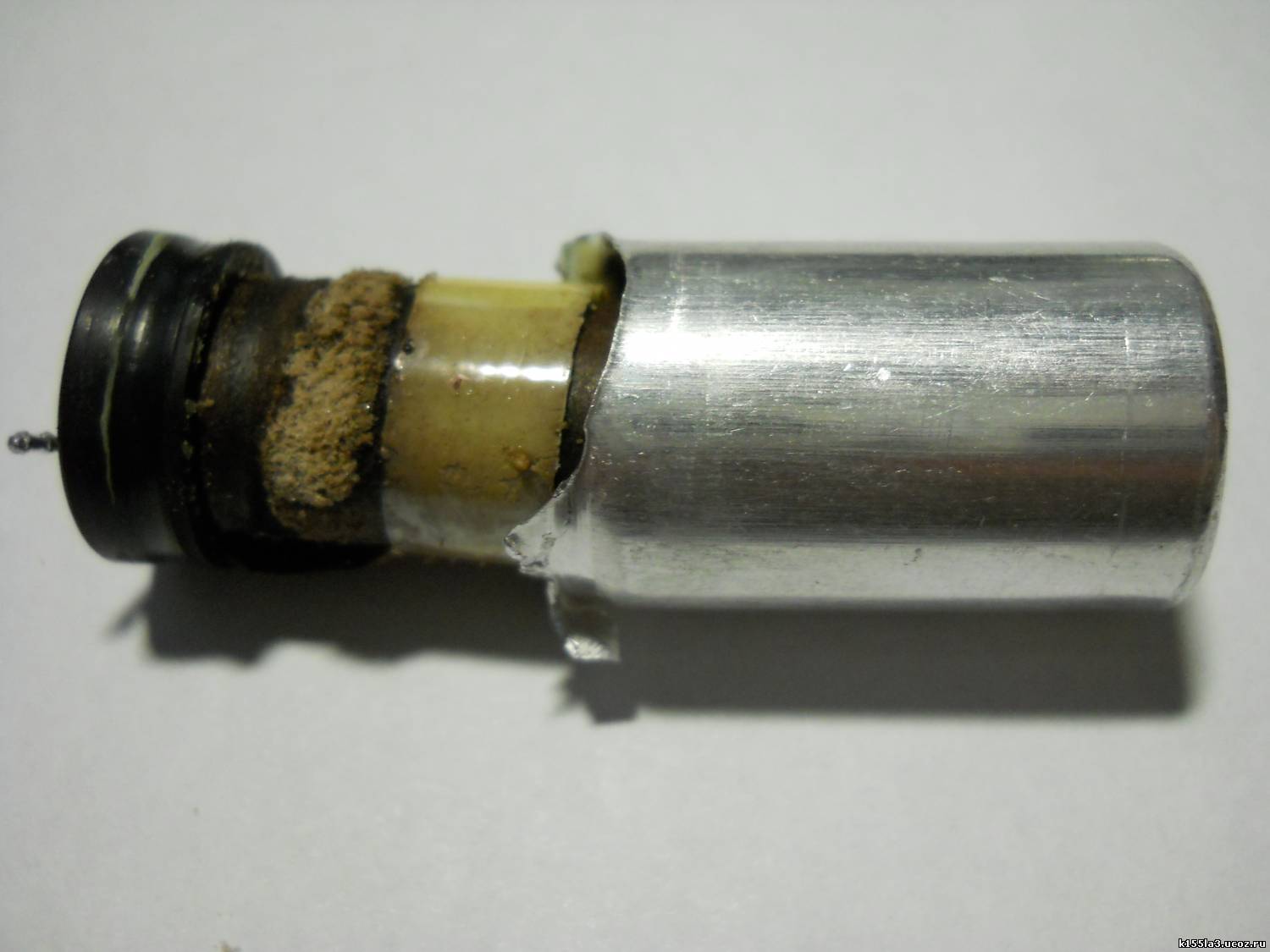

внутри алюминиевого корпуса спрятан сам конденсатор

на этой и следующей фотографии заметно что с электролитом происходили химически реакции из-за которых конденсатор и вышел из строя

исправный конденсатор выглядит как бумага пропитання электролитом без следов вытекания, образования пузырьков и вспученностей

внутренее строение - конденсатор это 2 отрезка фольги разделенных бумагой с элетролитом, это все дело скручивается и устанавливается в корпус.
